· 产品说明

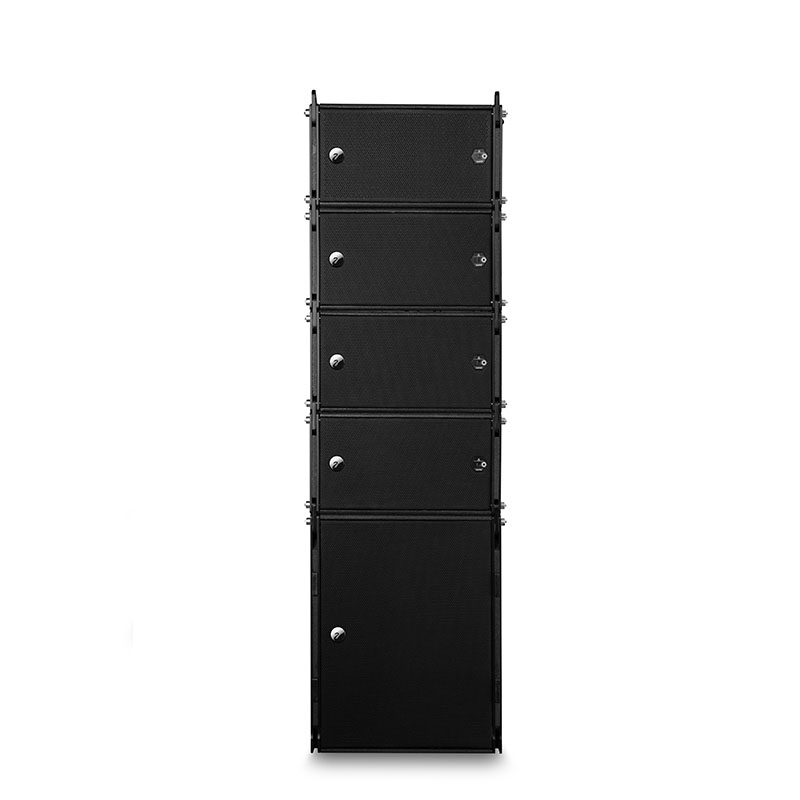

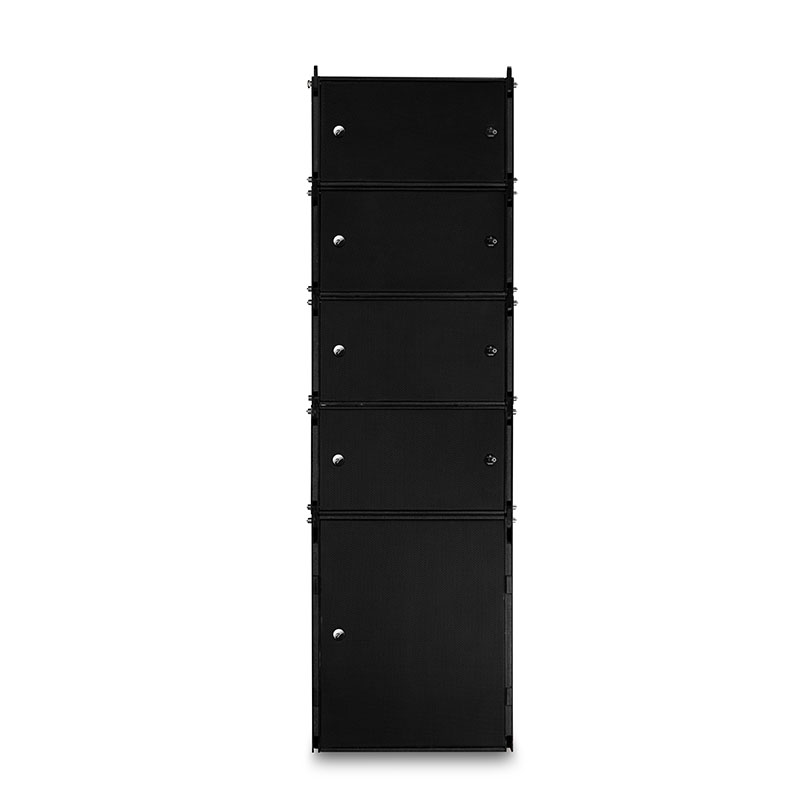

TR系列全称Transformer变形金刚有源线阵列音响，是一款运装一体的有源速装线阵列音响系统，配备多通道网络传输及WiFi无线控制，同时还内置进口ADI公司的高速DSP处理器，及模块化设计的高品质功放模组。

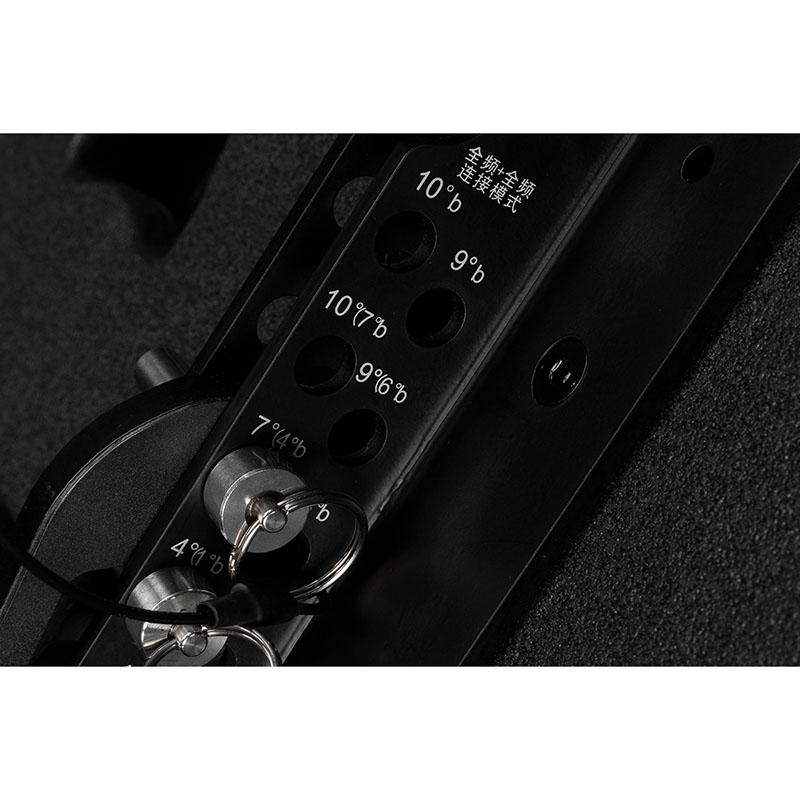

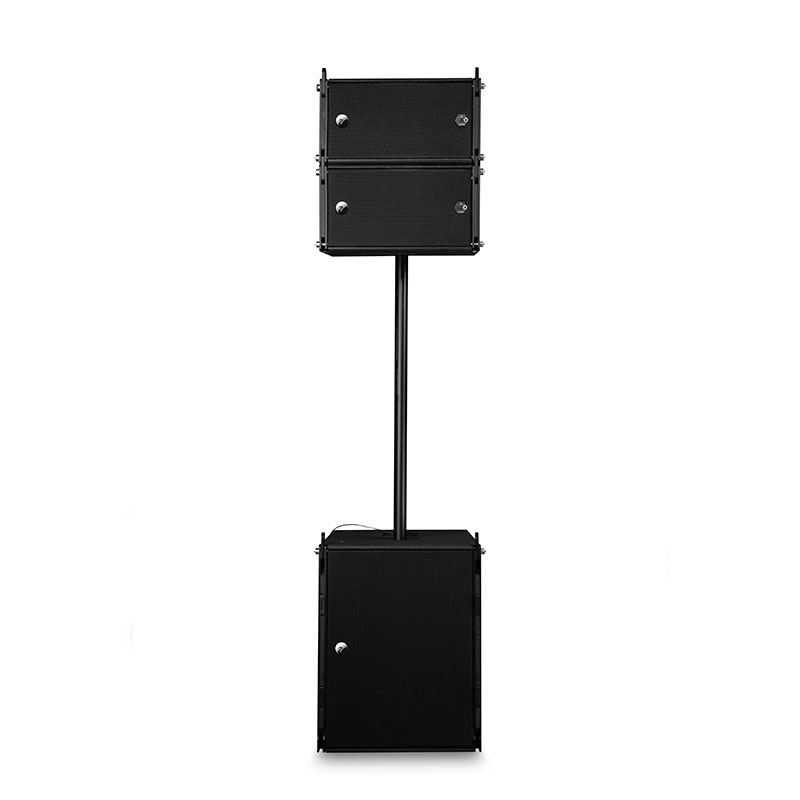

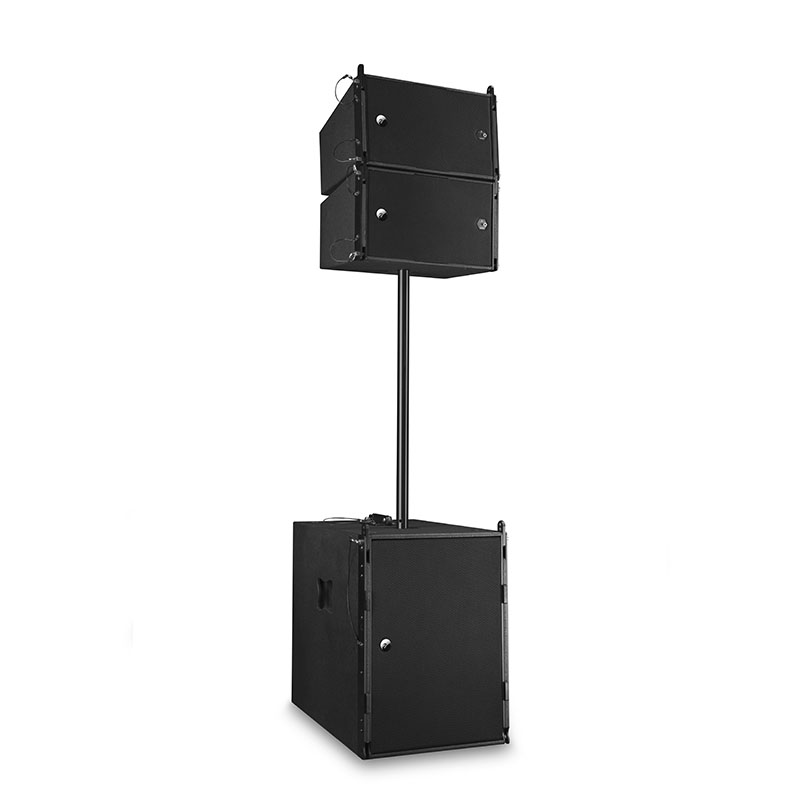

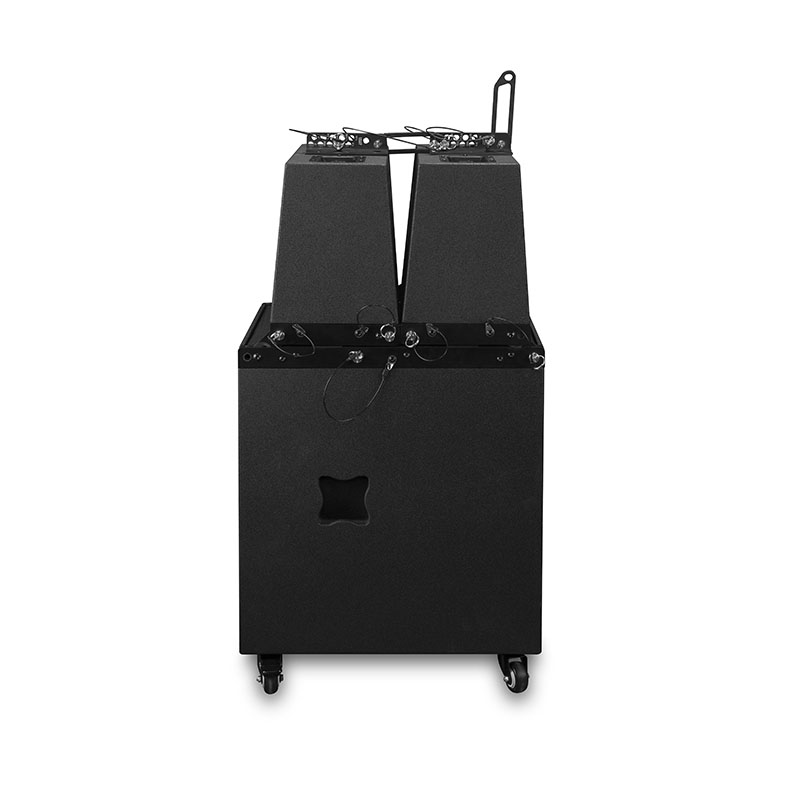

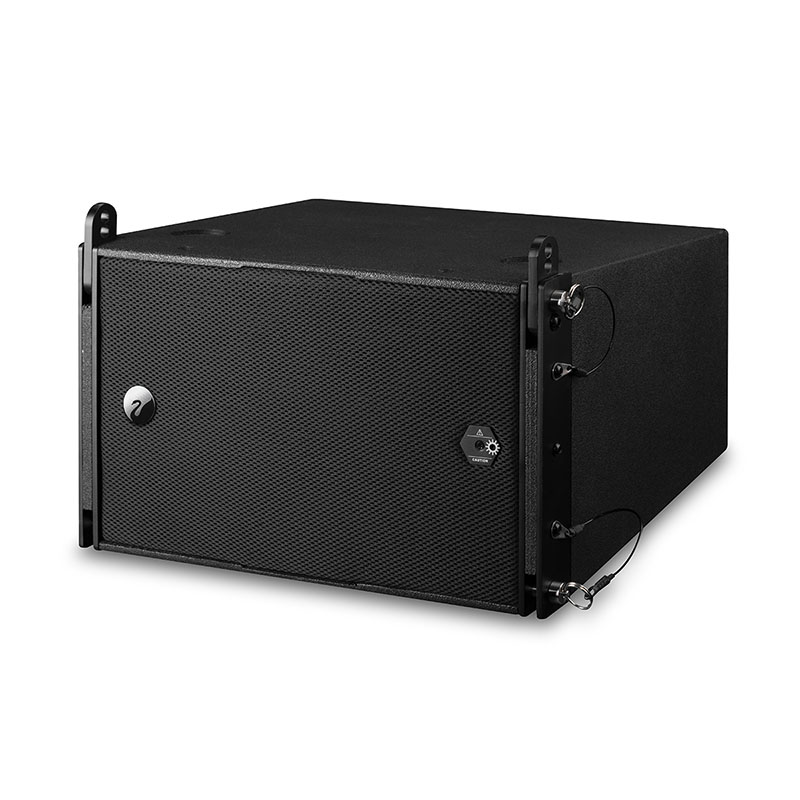

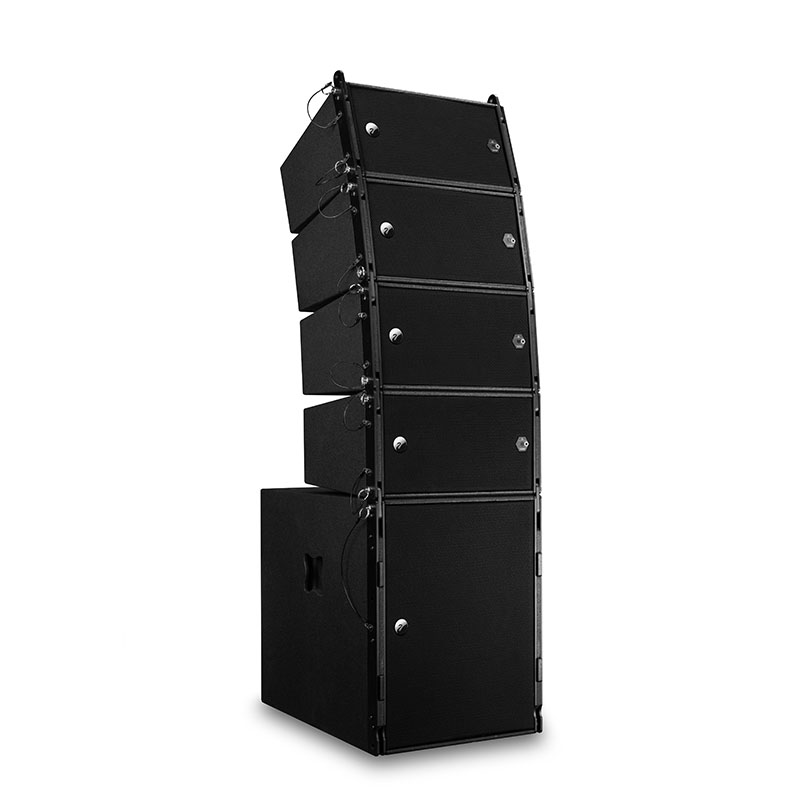

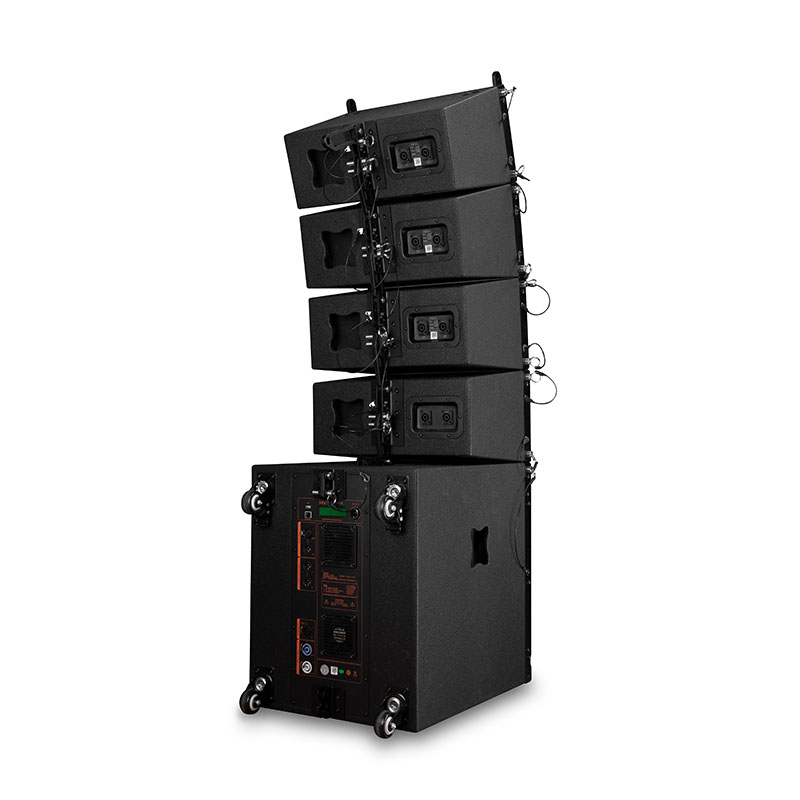

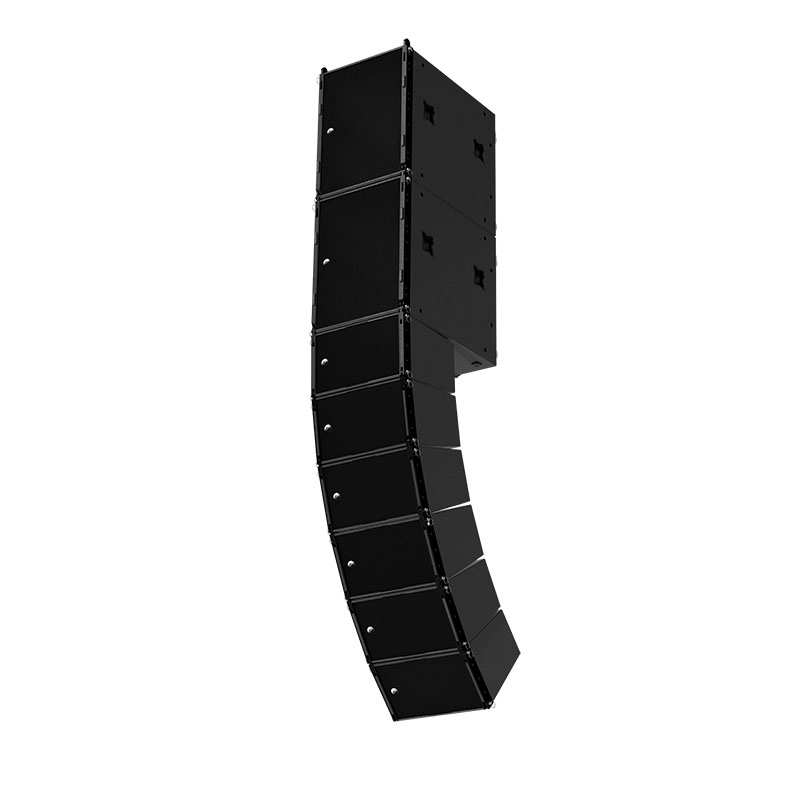

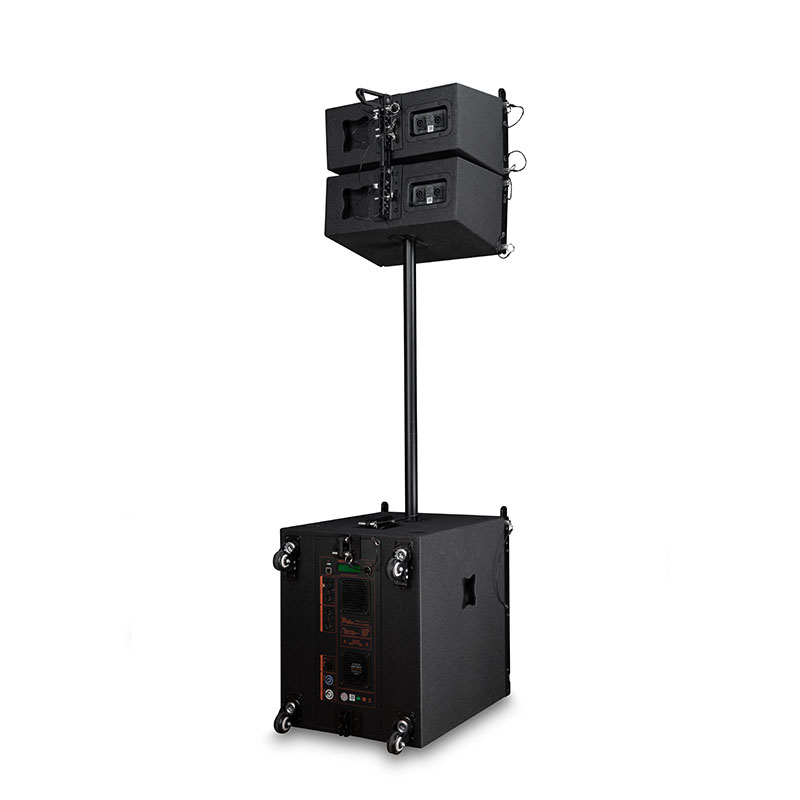

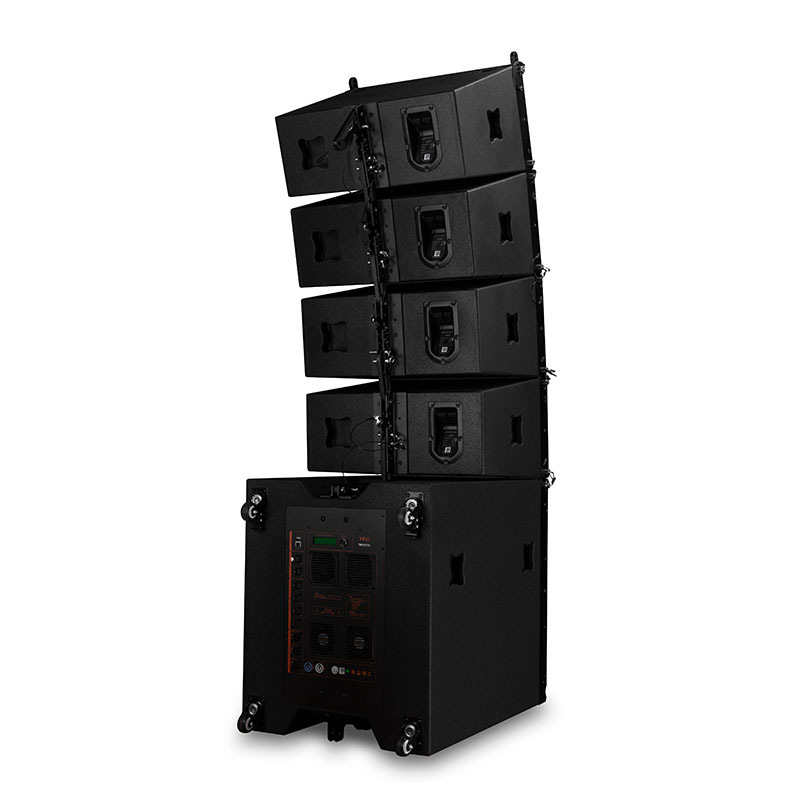

是惠威新开发一款紧凑型有源线阵列音箱系统，采用特制的三点吊挂系统结构和低频音箱带滑轮功能，可方便快捷组合安装、移动、运输。无源全频音箱采用内置分频线路，搭配三款可选配的有源低频音箱系统组成系统，可吊挂、堆叠、支撑多种安装模式，形成良好的垂直覆盖面指向性，连续声压级高，动态大，瞬态好。搭配内置专业电声技术优化的分频网络，垂直天花面及地面的声反射小，声音重放清晰，动态强大。
惠威全新推出的TR系列Transformer变形金刚有源线阵列音响系统，是集聚创新元素的一款运装一体化线阵列音响产品，也是惠威线阵列音响系统向“数字化、微型化、轻量化”方向延伸的一个全新的产品系列。
TR系列涵盖多种尺寸的超低频音箱及全频音箱，精巧的造型设计融合卓越的电声科技，让TR系列更容易满足不同建筑环境下多种不同的扩声需求，例如高品质、高清晰度的礼堂、多功能厅及现场流动演出，在提供理想解决方案的同时为演出带来极大的便利。
有源、轻量、微型是Transformer变形金刚有源线阵设计的出发点，融合科技的“有源之声”，专为便捷安装打造，是现场扩声应用的理想之选；TR有源系列涵盖多个产品型号，包含多种尺寸的有源超低频音箱和全频音箱，组成多用途线阵列音响系统，用户可以根据使用场所来进行合理化选择，整个系统对于音频信号的远距离传播十分出色，同时能够兼具声音的质感和量感。
· 型号说明
TR系列产品型号 | ||
产品型号 | 产品名称 | 简易系统配置 |
TR600Sa | 有源次低频音箱 | 有源次低音箱内部配2*1400W模块，一个通道推次低音，一个通道推4只TR600全频阵列； 全频为2*6寸中低音+44芯铷磁高音单元全频音箱；次低音为2*12寸长冲程单元。 |
TR600Sd | DSP版本有源次低频音箱 | |
TR600Se | Dante版本有源次低频音箱 | |
TR800Sa | 有源次低频音箱 | 有源次低音箱内部配2*1400W模块，一个通道推次低音，一个通道推4只TR800全频阵列； 全频为2*8寸中低音+2*44芯铷磁高音单元全频音箱；次低音为15寸长冲程单元。 |
TR800Sd | DSP版本有源次低频音箱 | |
TR800Se | Dante版本有源次低频音箱 | |
TR1000Sa | 有源次低频音箱 | 有源次低音箱内部配4*1400W模块，1通道推18寸次低音，1通道推TR1000S中低音音箱，余下两通道推4只TR1000全频阵列或推2只TR1000全频阵列+2只返听音箱； 全频为2*10寸中低音+2*44芯铷磁高音单元全频音箱；中低音音箱为2*12寸单元，次低音音箱为18寸长冲程单元。 |
TR1000Sd | DSP版本有源次低频音箱 | |
TR1000Se | Dante版本有源次低频音箱 | |
TR8000Sa | 有源超低频音箱 | 有源超低音箱内部配4*1400W功放模块，其中2通道分别推1只18寸长冲程超低音单元，另外2通道分别各推2只返送音箱和2只台唇补声音箱。 |
TR8000Sd | DSP版本有源超低频音箱 | |
TR8000Se | Dante版本有源超低频音箱 | |
·产品参数
音箱型号 | TR600 | TR800 |
音箱类别 | 无源全频线阵列音箱 | 无源全频线阵列音箱 |
音箱功率 | 400W(连续) | 500W(连续) |
标称阻抗 | 16 Ω | 16 Ω |
频率范围 | 90Hz-20KHz | 80Hz-20KHz |
灵敏度 | 99dB | 100dB |
最大声压级 | 129dB | 131dB |
覆盖角度(H×V) | 90×10度 | 90×10度 |

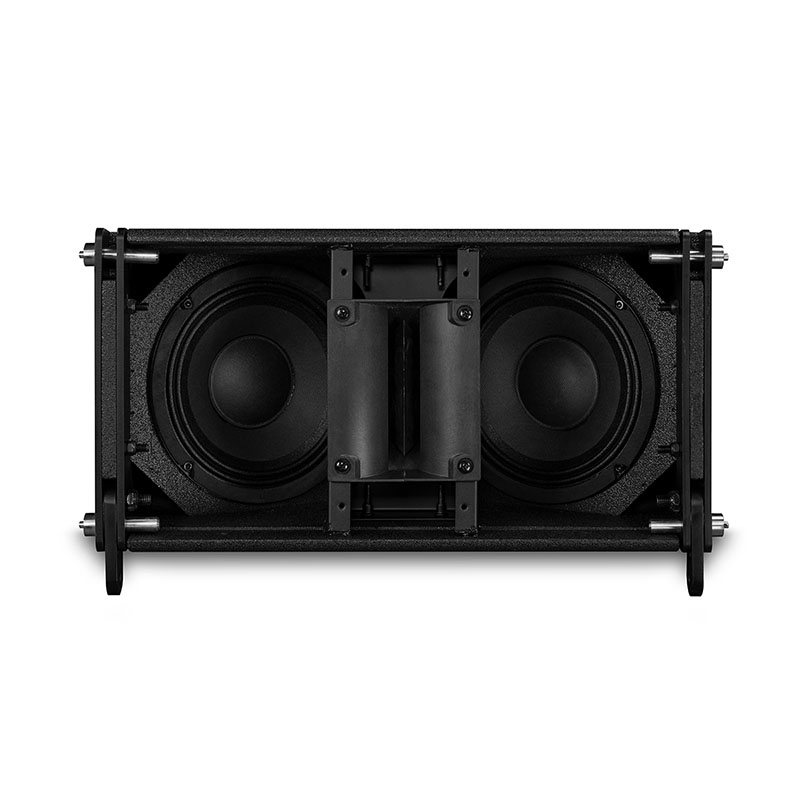

低音单元 | 2×6.5"(38mm音圈) | 2×8"(50mm音圈) |
高音单元 | 1×44mm(钕磁驱动器) | 2×44mm(钕磁驱动器) |

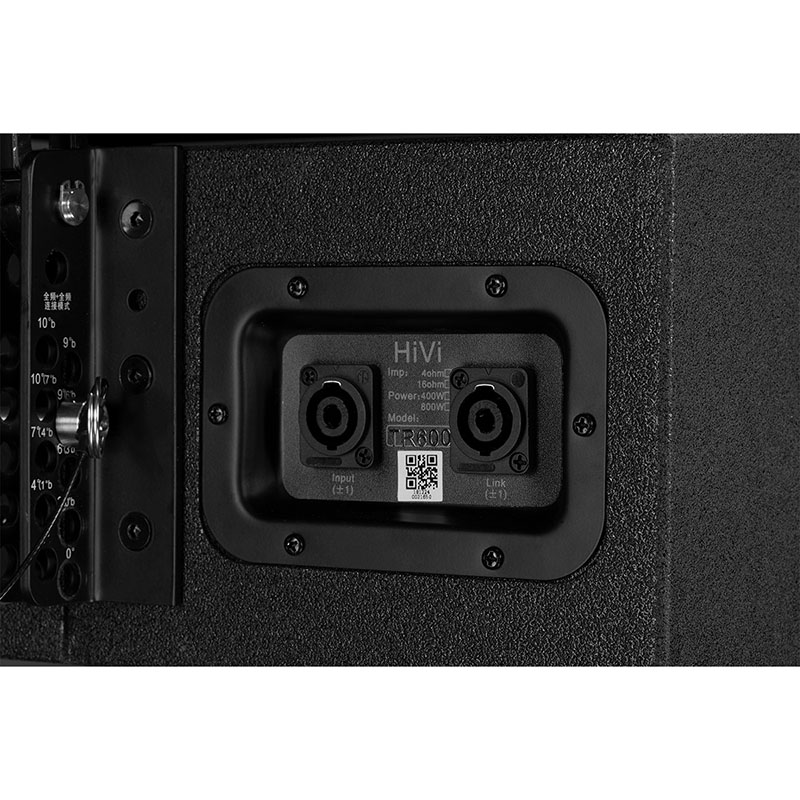

输入连接 | 2×NL4 ±1 | 2×NL4 ±1 |
安 装 | 吊挂、堆叠、支撑 | 吊挂、堆叠、支撑 |
尺寸(宽×高×深mm) | 405×243.8×335mm | 426×286.9 ×391mm |
净 重(±10%) | 13KG | 17KG |
毛 重(±10%) | 17KG | 20KG |
纸箱外尺寸(mm) | 407×311×510mm | 462×355×531mm |
音箱型号 | TR600Sa | TR800Sa |
音箱类别 | 有源低频线阵列音箱 | 有源低频线阵列音箱 |
频率范围 | 40Hz-250Hz | 35Hz-250Hz |
最大声压级 | 134dB | 135dB |
低音单元 | 2×12"(65mm音圈) | 1×15"(75mm音圈) |
输入连接 | 平衡XLR-L/R | 平衡XLR-L/R |
安装 | 吊挂、堆叠 | 吊挂、堆叠 |
有源模块功率 | 1×1400W+1×1400W(功率输出) | 1×1400W+1×1400W(功率输出) |
信噪比 | ≥108dB | ≥108dB |
阻尼系数 | ≥800 | ≥800 |
额定源电动势 | 1.8V | 1.8V |
输入阻抗(平衡/非平衡) | 10KΩ/20KΩ | 10KΩ/20KΩ |
总谐波失真 | ≤0.05% | ≤0.05% |
冷却 | 从上到下 | 从上到下 |
保护功能 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 |
供电要求(国标) | ≥1.5mm²电源线(220V) | ≥1.5mm²电源线(220V) |
尺寸(宽×高×深mm) | 405×531×596.8mm | 426×601×737mm |
净 重(±10%) | 35.5KG | 43KG |
毛 重(±10%) | 37KG | 46KG |
纸箱外尺寸(mm) | 707×505×630m | 853×536×710mm |
音箱型号 | TR600Sd | TR600Se | TR800Sd | TR800Se |
音箱类别 | 有源低频线阵列音箱 | 有源低频线阵列音箱 | ||
频率范围 | 40Hz-250Hz | 35Hz-250Hz | ||
最大声压级 | 134dB | 135dB | ||
低音单元 | 2×12"(65mm音圈) | 1×15"(75mm音圈) | ||
输入连接 | 平衡XLR-L/R | 平衡XLR-L/R | ||
安装 | 吊挂、堆叠 | 吊挂、堆叠 | ||
有源模块功率 | 1×1400W+1×1400W(功率输出) | 1×1400W+1×1400W(功率输出) | ||
DSP功能 | 内置高转换速率DSP处理芯片 (含PC软件) | 内置高转换速率DSP处理芯片 (含PC软件) | ||
网络传输及控制功能 | 无 | 有 | 无 | 有 |
信噪比 | ≥102dB | ≥102dB | ||
阻尼系数 | ≥800 | ≥800 | ||
功放模块频响 | 20Hz-20KHz | 20Hz-20KHz | ||
额定源电动势 | 0.775V | 0.775V | ||
输入阻抗(平衡/非平衡) | 10KΩ/20KΩ | 10KΩ/20KΩ | ||
总谐波失真 | ≤0.05% | ≤0.05% | ||
冷却 | 从上到下 | 从上到下 | ||
保护功能 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | ||
供电要求(国标) | ≥1.5mm²电源线(220V) | ≥1.5mm²电源线(220V) | ||
尺寸(宽×高×深mm) | 405×531×596.8mm | 426×601×737mm | ||
净 重(±10%) | 35.5KG | 43KG | ||
毛 重(±10%) | 37KG | 46KG | ||
纸箱外尺寸(mm) | 707×505×630mm | 853×536×710mm | ||
音箱型号 | TR1000Sa | TR1000Sd | TR1000Se |
音箱类别 | 有源低频线阵列音箱 | 有源低频线阵列音箱 | |
频率范围 | 30Hz-250Hz | 30Hz-250Hz | |
最大声压级 | 138dB | 138dB | |
低音单元 | 1×18"(100mm音圈) | 1×18"(100mm音圈) | |
输入连接 | 平衡XLR-L/R | 平衡XLR-L/R | |
安装 | 吊挂、堆叠 | 吊挂、堆叠 | |
有源模块功率 | 1×1400W+3×1400W(功率输出） | 1×1400W+3×1400W(功率输出) | |
DSP功能 | 无DSP | 内置高转换速率DSP处理芯片 (含PC软件) | |
网络传输及控制功能 | 无 | 无 | 有 |
信噪比 | ≥108dB | ≥102dB | |
阻尼系数 | ≥800 | ≥800 | |
功放模块频响 | 20Hz-20KHz | 20Hz-20KHz | |
额定源电动势 | 1.8V | 0.775V | |
输入阻抗(平衡/非平衡） | 10KΩ/20KΩ | 10KΩ/20KΩ | |
总谐波失真 | ≤0.05% | ≤0.05% | |
冷却 | 从上到下 | 从上到下 | |
保护功能 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | |
供电要求(国标) | ≥1.5mm²电源线(220V) | ≥1.5mm²电源线(220V) | |
尺寸(宽×高×深mm) | 550×650×750mm | 550×650×750mm | |
净 重(±10%) | 62.5KG | 62.5KG | |
毛 重(±10%) | 65.5KG | 65.5KG | |
纸箱外尺寸(mm) | 944×670×810mm | 944×670×810mm | |
音箱型号 | TR1000 | TR1000S | TR8000S |
音箱类别 | 无源全频线阵列音箱 | 无源低频线阵列音箱 | 无源低频线阵列音箱 |
音箱功率 | 600W(连续) | 600W(连续) | 1400W(连续) |
标称阻抗 | 8 Ω | 4 Ω | 4 Ω |
频率范围 | 70Hz-20KHz | 38Hz-180Hz | 30Hz-250Hz |
灵敏度 | 102dB | 99dB | 102dB |
最大声压级 | 136dB | 132dB | 140dB |
覆盖角度(H×V) | 90×10度 | 全指向 | 全指向 |
低音单元 | 2×10"(65mm音圈) | 2×12"(65mm音圈) | 2×18"(100mm音圈) |
高音单元 | 2×44mm(钕磁驱动器) | ||

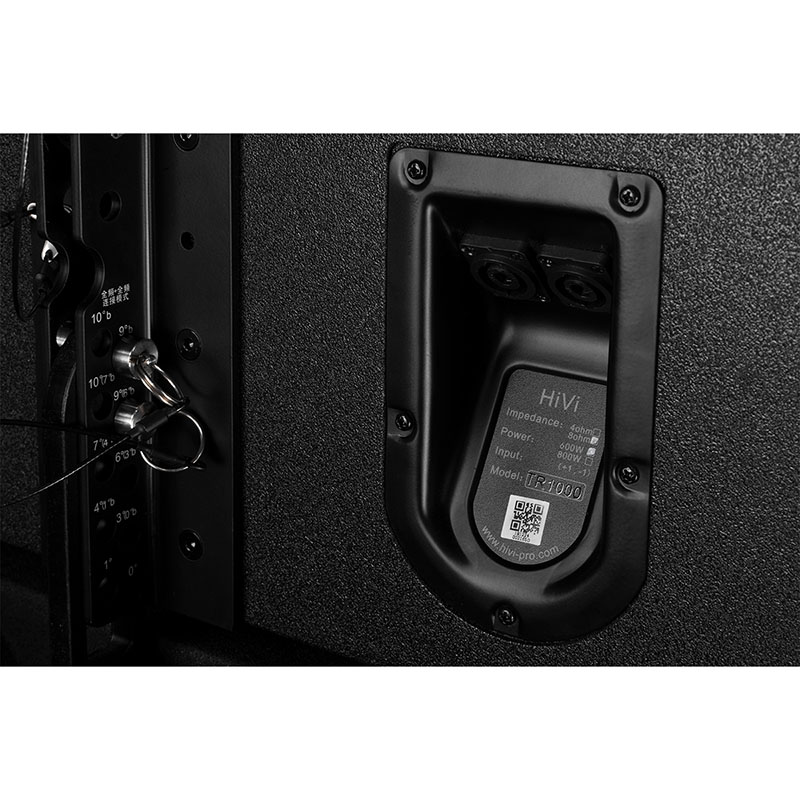

输入连接 | 2×NL4 ±1 | 2×NL4 ±1 | 2×NL4 ±1 |
安 装 | 吊挂、堆叠、支撑 | 吊挂、堆叠、支撑 | 堆叠 |
尺寸(宽×高×深mm) | 550×331×495mm | 550×405×500.5mm | 1000×600×750mm |
净 重(±10%) | 27.5KG | 32KG | 78.5KG |
毛 重(±10%) | 30.5KG | 35KG | 81.5KG |
纸箱外尺寸(mm) | 586×405×671mm | 660×535×638mm | 1150×760×960mm |
音箱型号 | TR8000Sd | TR8000Se | TR8000Sa |
音箱类别 | 有源低频音箱 | 有源低频音箱 | |
频率范围 | 30Hz-250Hz | 30Hz-250Hz | |
最大声压级 | 145dB | 145dB | |
低音单元 | 2×18"(100mm音圈) | 2×18"(100mm音圈) | |
输入连接 | 平衡XLR-L/R | 平衡XLR-L/R | |
安装 | 堆叠 | 堆叠 | |
有源模块功率 | 2×1400W+2×1400W(功率输出) | 2×1400W+2×1400W(功率输出) | |
DSP功能 | 内置高转换速率DSP处理芯片 (含PC软件) | 无DSP | |
网络传输及控制功能 | 无 | 有 | |
信噪比 (1KHz,0.775V A计权) | ≥102dB | ≥108dB | |
阻尼系数 | ≥800 | ≥800 | |
额定源电动势 | 0.775V | 1.8V | |
输入阻抗(平衡/非平衡） | 10KΩ/20KΩ | 10KΩ/20KΩ | |
总谐波失真 | ≤0.05% | ≤0.05% | |
冷却 | 从上到下 | 从上到下 | |
保护功能 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | 软启动/直流/短路/过载/削峰/失真压限/过热/开机音量淡入 | |
供电要求(国标) | ≥1.5mm²电源线(220V) | ≥1.5mm²电源线(220V) | |
尺寸(宽×高×深mm) | 1000×600×750mm | 1000×600×750mm | |
净 重(±10%) | 84KG | 84KG | |
