产品说明 | ||

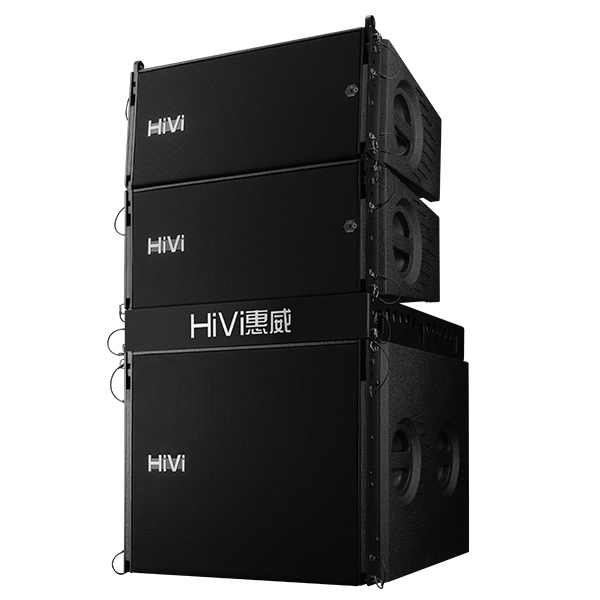

Laser系列是HiVi惠威公司全新推出的线阵列音箱系统，采用特制的三点吊挂系统结构，形成良好的垂直覆盖面指向性，连续声压级高，动态大，瞬态很好，配合其Laser系列超低频音箱以理想的外置分频组合配置，能取得良好的扩声效果。 本套系统特别适合各种体育馆、大会堂、礼堂、剧院、演艺厅、多功能会议室等扩声需求;并配套有专用吊架、插销、各类连接件及选配专利音响扩声指向区域的自动定位装置等。 | ||
技术参数 | ||
型号 | Laser10 | Laser10S |
类型 | 外置二分频音箱 | 超低频音箱 |
频率范围 | LF：60Hz-3KHz HF :1KHz-22KHz | 30Hz-250Hz |
额定功率 | LF：350W HF：150W | 800W |
灵敏度 | LF：100dB HF：112dB | 100dB |
最大声压级（峰值） | LF：132dB HF：140dB | 137dB |
额定阻抗 | LF：16Ω HF：16Ω | 8Ω |
单元配置 | LF：1*10"（65mm音圈）钕磁 HF：1*2.6"（65mm音圈）钕磁 | 1*18（100mm音圈）铁磁 |
输入连接 | NL8P：LF（2+，2-） HF（3+，3-） | （1+，1-） |
指向系统 | 镭射激光指向输入2+，2-（选配件） | / |
吊挂系统 | 专用阵列吊挂系统 | 专用阵列吊挂系统 |
覆盖角度（H×V） | 100×10度 | / |
正面保护 | 黑色加硬钢网（防水网布） | 黑色加硬钢网（防水网布） |
箱体板材 | 桦木夹板 | 桦木夹板 |
箱体板面 | 环保耐磨黑色点漆 | 环保耐磨黑色点漆 |
安装 | 吊挂、堆叠 | 吊挂、堆叠 |
尺寸（mm）（宽×高×深） | 660×303×470 | 666×555×730 |
净重(±10%) | 26.5KG | 61KG |
尺寸与结构图 | ||
| ||
音响扩声区域镭射激光指向定位使用说明 | ||
1、首先确保功放与8芯防水音箱座（1+，1-）端口连接正确，输入小电压的15KHz的正弦波信号，会听到低音喇叭轻微的高频声，然后继续缓慢地加大输入信号电压，直到音箱正面的激光出光口发出稳定的光束，光束的投射位即为音箱的扩声指向区域。 注：使用此功能时，请将（3+，3-）的端口静音，防止烧坏喇叭。
2、激光束定位示意图，如图。 注：此指向系统为选配件，使用前请先确保音箱是否具有此功能。  | ||
组装示意（以Laser20为例） | ||
| ||
安装说明 | ||
| ||
